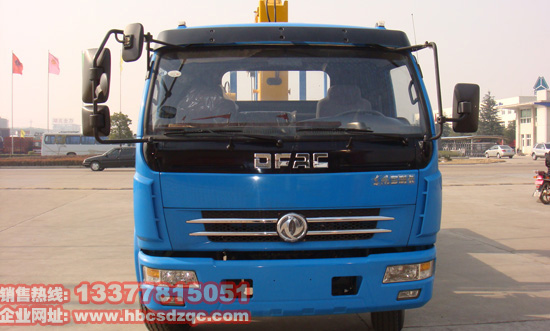

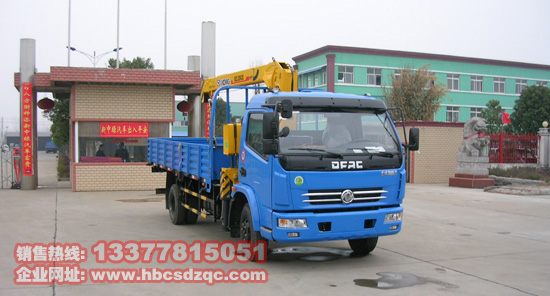

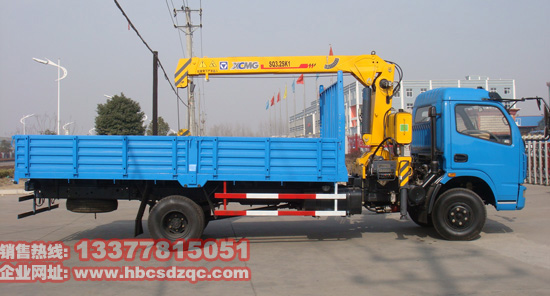

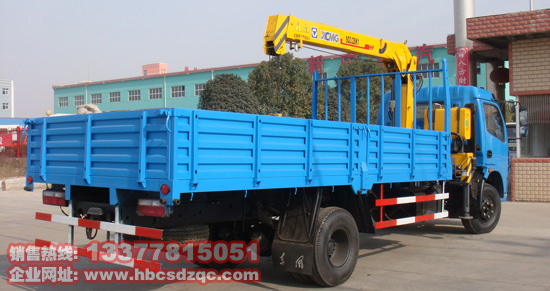

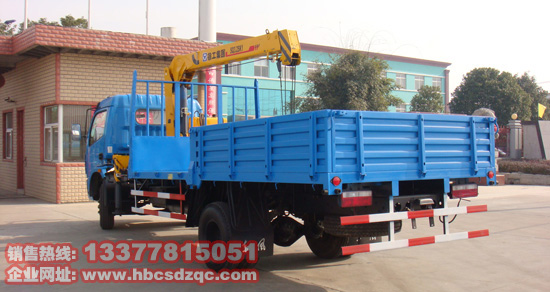

江特牌JDF5070JSQ型隨車起重運輸車
|
【主要技術參數】 |
|
產品商標 |
江特牌 |
公告批次 |
197 |
|
產品名稱 |
JDF5070JSQ型隨車起重運輸車 |
產品號 |
ZHVUW2XK01G |
|
總質量 |
7490 |
罐體容積 |
|
|
額定載質量 |
2300 |
外形尺寸 |
7000×2320×3150 |
|
整備質量 |
4995 |
貨廂尺寸 |
4350×2050×550 |
|
額定載客 |
|
準拖掛車總質量 |
|
|
駕駛室準乘人數 |
3 |
載質量利用系數 |
0.98 |
|
接近角/離去角 |
20/12 |
前懸/后懸 |
1180/2020 |
|
軸數 |
2 |
軸距 |
3800 |
|
軸荷 |
3090/4400 |
最高車速 |
95 |
|
其它 |

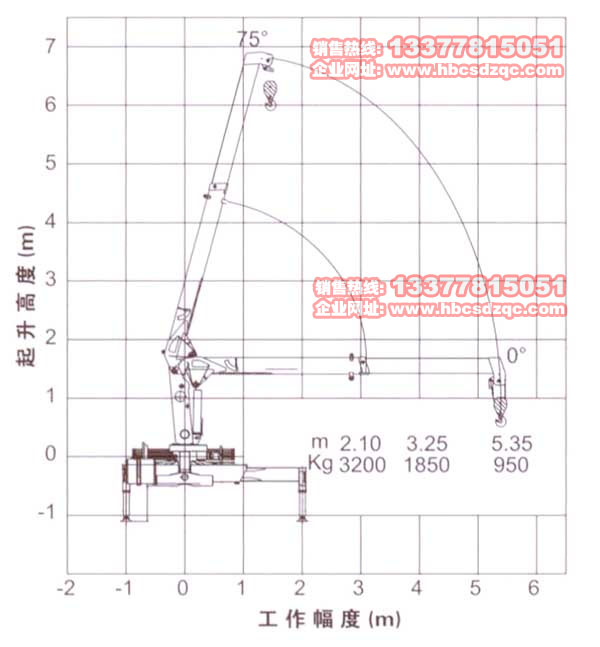

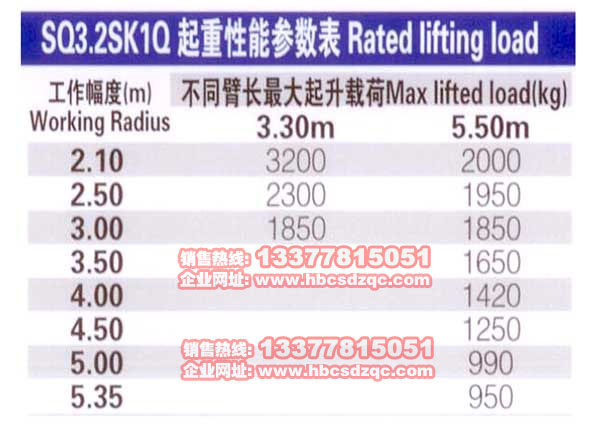

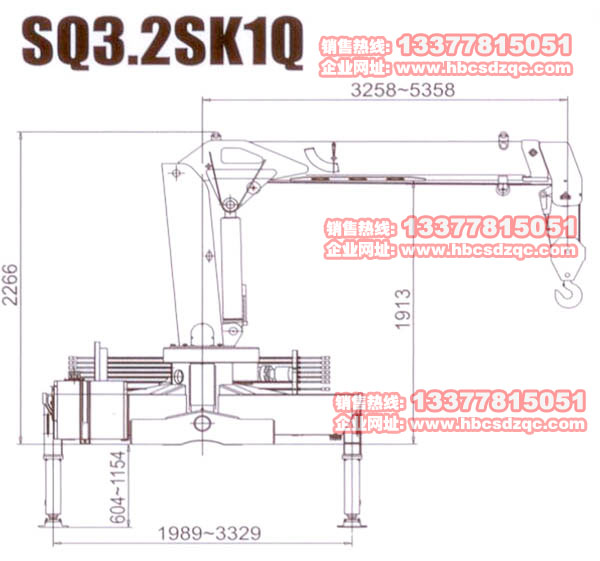

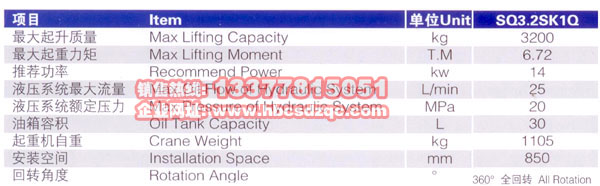

裝備SQ3.2S型吊機,自重1220Kg,起吊質量3200Kg. |
|
【底盤技術參數】 |
|
底盤型號 |
EQ1070TJ9AD3 |
底盤名稱 |
載貨汽車底盤 |
|
商標名稱 |
東風牌 |
生產企業 |
東風汽車股份有限公司 |
|
外形尺寸 |
6695×2285,2180×2350,2475 |
輪胎數 |
6 |
|
接近角/離去角 |
20/13 |
輪胎規格 |
8.25-16,7.50-16,8.25R16,7.50R16 |
|
鋼板彈簧片數 |
11/9+7,8/10+7 |
前輪距 |
1835,1750 |
|
燃料種類 |
柴油 |
后輪距 |
1640,1586 |
|
排放標準 |
GB3847-2005,GB17691-2005國Ⅲ |
|
發動機型號 |
發動機生產企業 |
排量 |
功率 |
|
ISDe140 30
CY4102-C3C
CY4102-D3A
CY4102-E3C
B140 33
YN38PE-2 |
東風康明斯發動機有限公司
東風朝陽柴油機有限責任公司
東風朝陽柴油機有限責任公司
東風朝陽柴油機有限責任公司
東風康明斯發動機有限公司
昆明云內動力股份有限公司 |
4500
3856
3856
3856
3900
3760 |
103
88
88
91
103
90 |
楚勝公司隨車起重運輸車說明

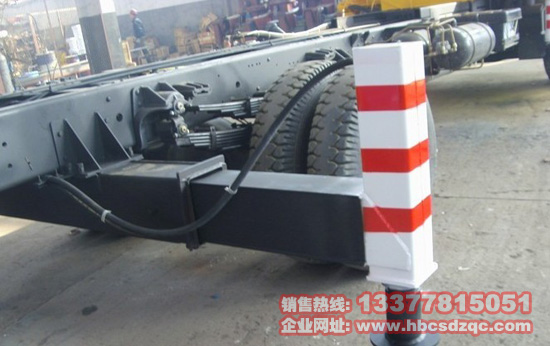

▲支腿形式
隨車起重運輸車支腿：采用H型支腿，各支腿可單獨調節以調整車架水平，支腿跨距大，整機穩定性好。
▲操作形式
隨車起重運輸車操作形式：左右雙向操作，回轉角度：±360度、連續回轉，手油門可調節回轉速度和起吊速度
▲使用范圍
隨車起重運輸車廣泛適用于油田、衡檢、電信、電力、工廠、水泥制板廠等場合
▲選配
隨車起重運輸車根據車型不同可選裝小型隨車吊、2噸隨車吊、3.2噸隨車起重運輸車、5噸隨車吊、6.3噸隨車起重運輸車、8噸、10隨車吊、12噸、14噸、16噸隨車吊，可選用兩節臂、3三節臂。
▲其他說明
◆以上隨車吊可按用戶要求進行改裝，可自帶底盤來我公司加工（由本公司提供改裝合格證）
◆湖北楚勝為國內知名隨車吊生產廠，可為用戶提供各種類型隨車吊，也可為用戶設計制作各類隨車起重運輸車，價格以咨詢?yōu)闇?zhǔn)。
◆加裝固定后支腿,加裝活動后支腿加,加裝帶水平缸活動后支腿，加加裝散熱器加,高位工作座椅，遙控裝置。
東風多利卡隨車吊維護說明
由于隨車吊是特殊車輛，操作人員應接受生產廠家的指導、培訓，對整車的結構、性能有足夠的了解，并從廠家獲得一定的隨車吊操作及維護經驗方可操作機器。生產廠家提供隨車吊的產品使用維護說明書，是隨車吊操作者操作設備的必備資料，在操作機器前，一定要先閱讀隨車吊的使用維護說明書，按說明書的要求進行操作、保養隨車吊。操作人員應注意經常檢查冷卻液、潤滑油、制動液、液壓油以及燃油油（水）位和品質，并注意檢查整車的密封性。
咨詢電話：13377815051
